8  Datenvisualisierung mit Python, Matplotlib und Seaborn

Dieses Tutorial ist das siebte einer Reihe zur Einführung in die Programmierung und Datenanalyse mithilfe der Python-Programmiersprache. Diese Tutorials basieren auf einem praktischen, programmbasierten Ansatz. Der beste Weg, das Material zu erlernen, besteht darin, den Code auszuführen und mit den Beispielen zu experimentieren.

Die folgenden Themen werden in diesem Tutorial behandelt:

• Liniendiagramm

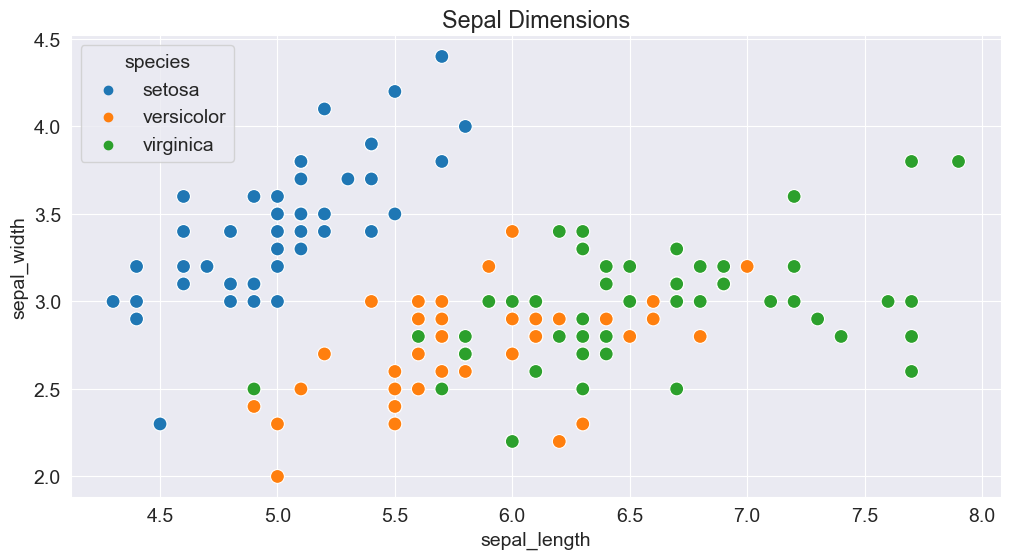

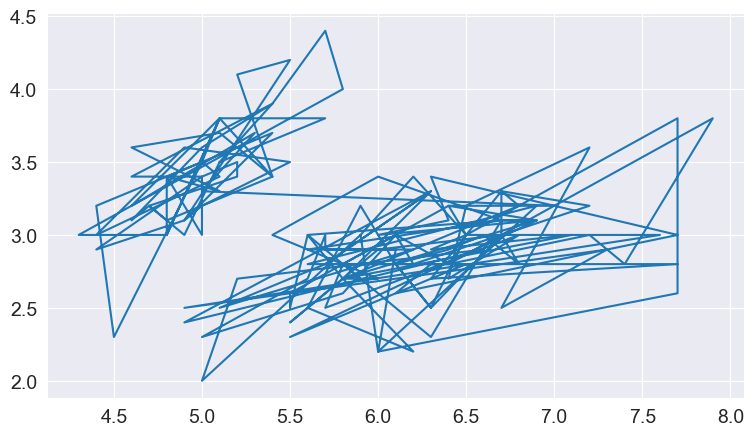

• Streudiagramm

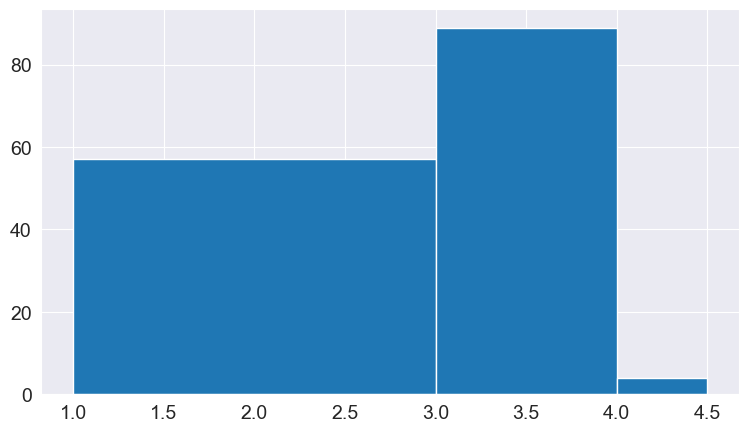

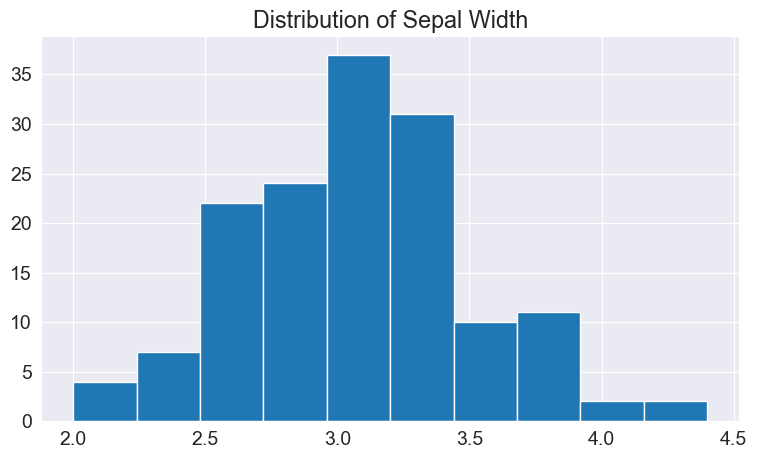

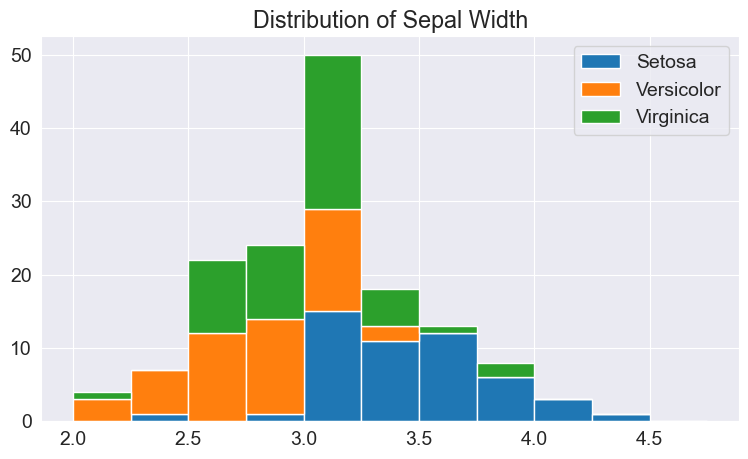

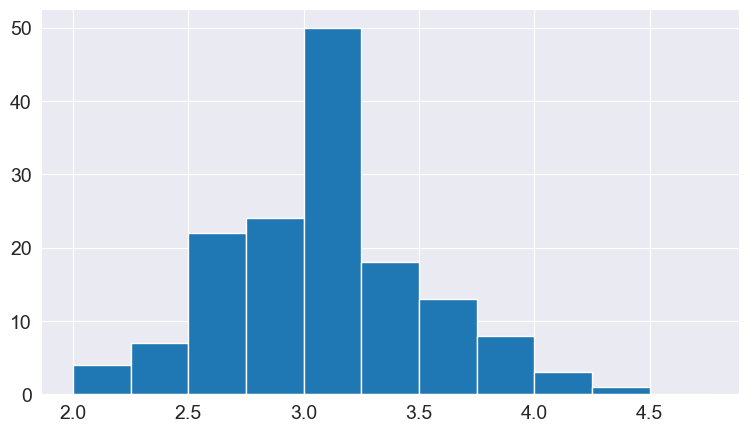

• Histogramm

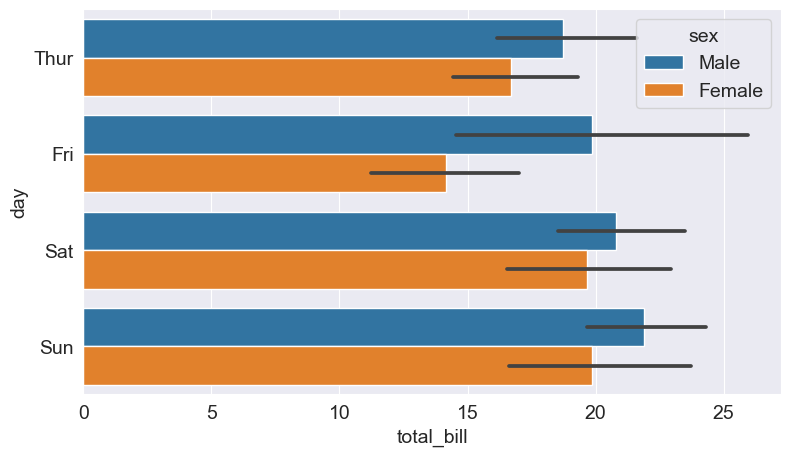

• Balkendiagramm

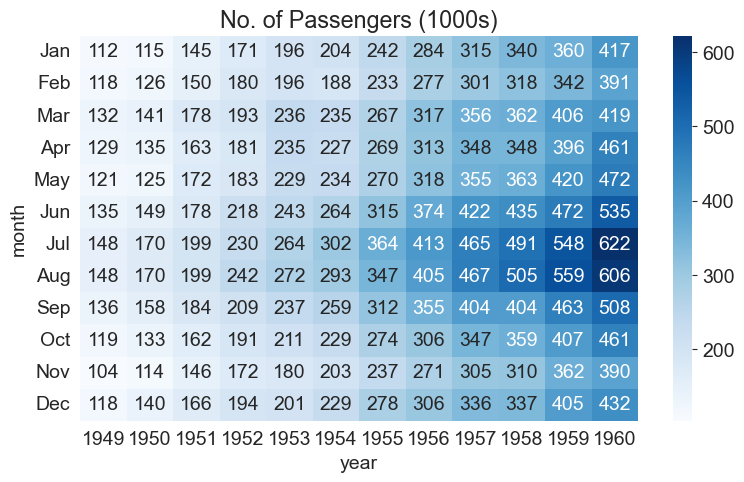

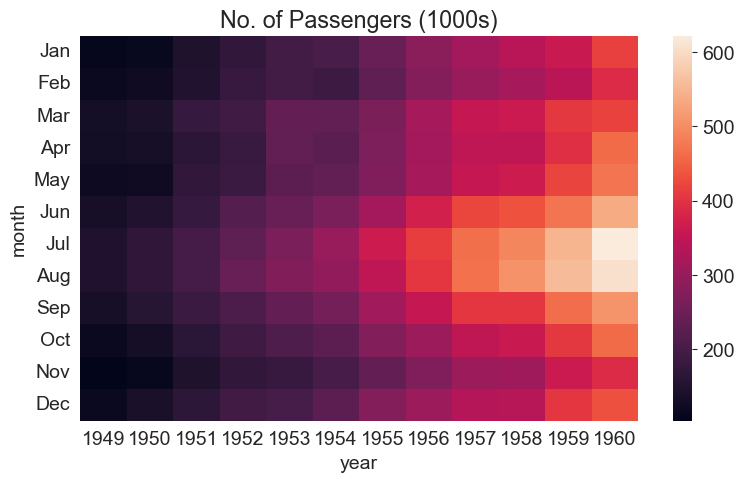

• Heatmap

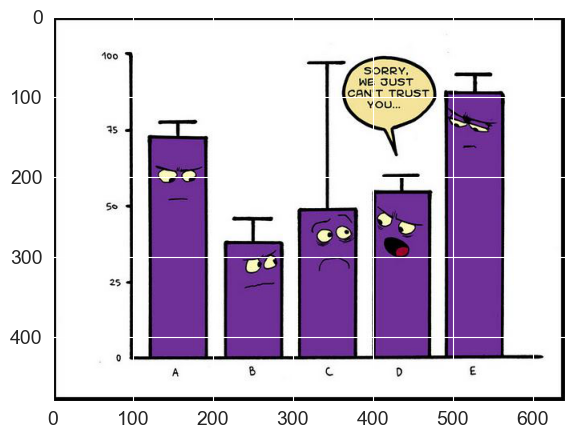

• Bilder

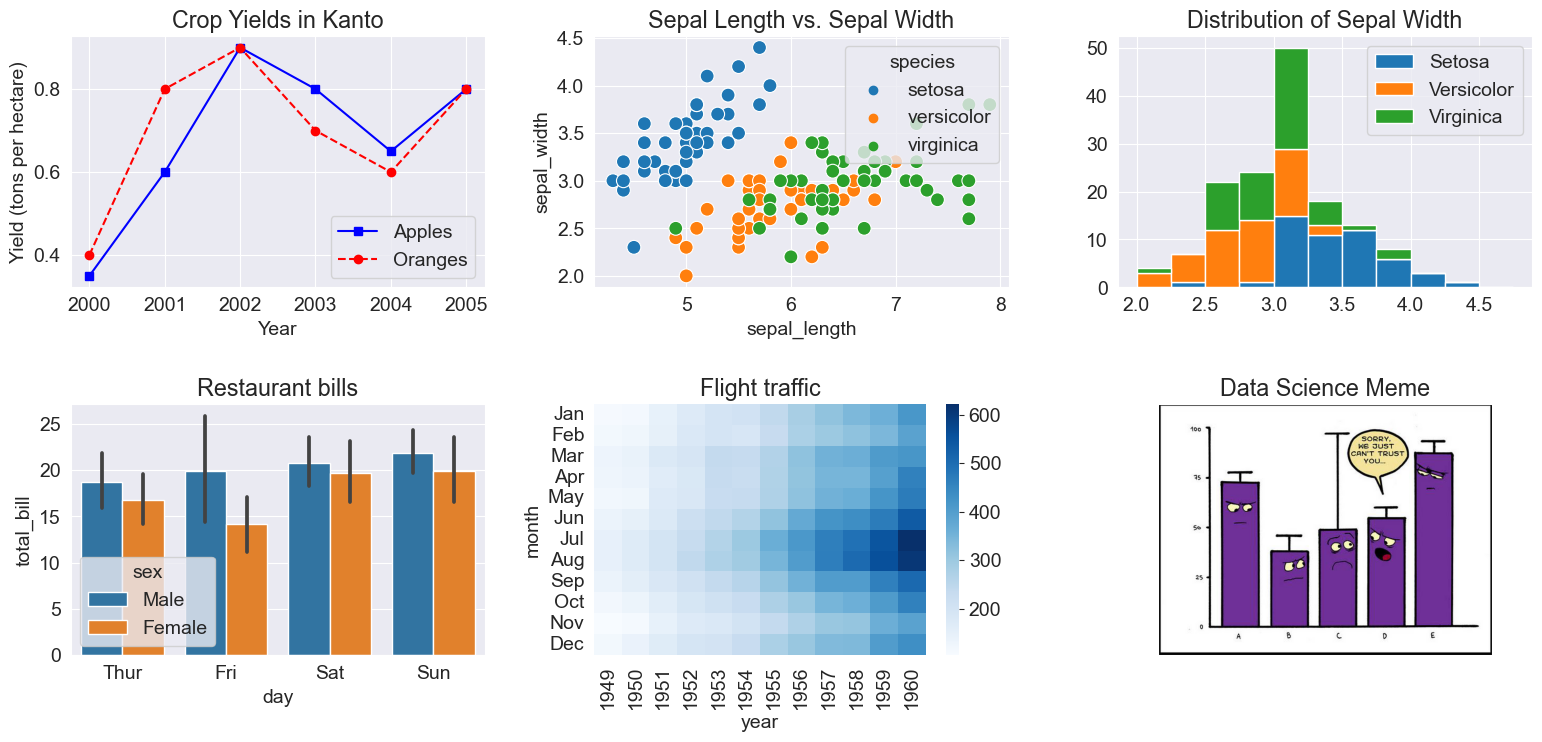

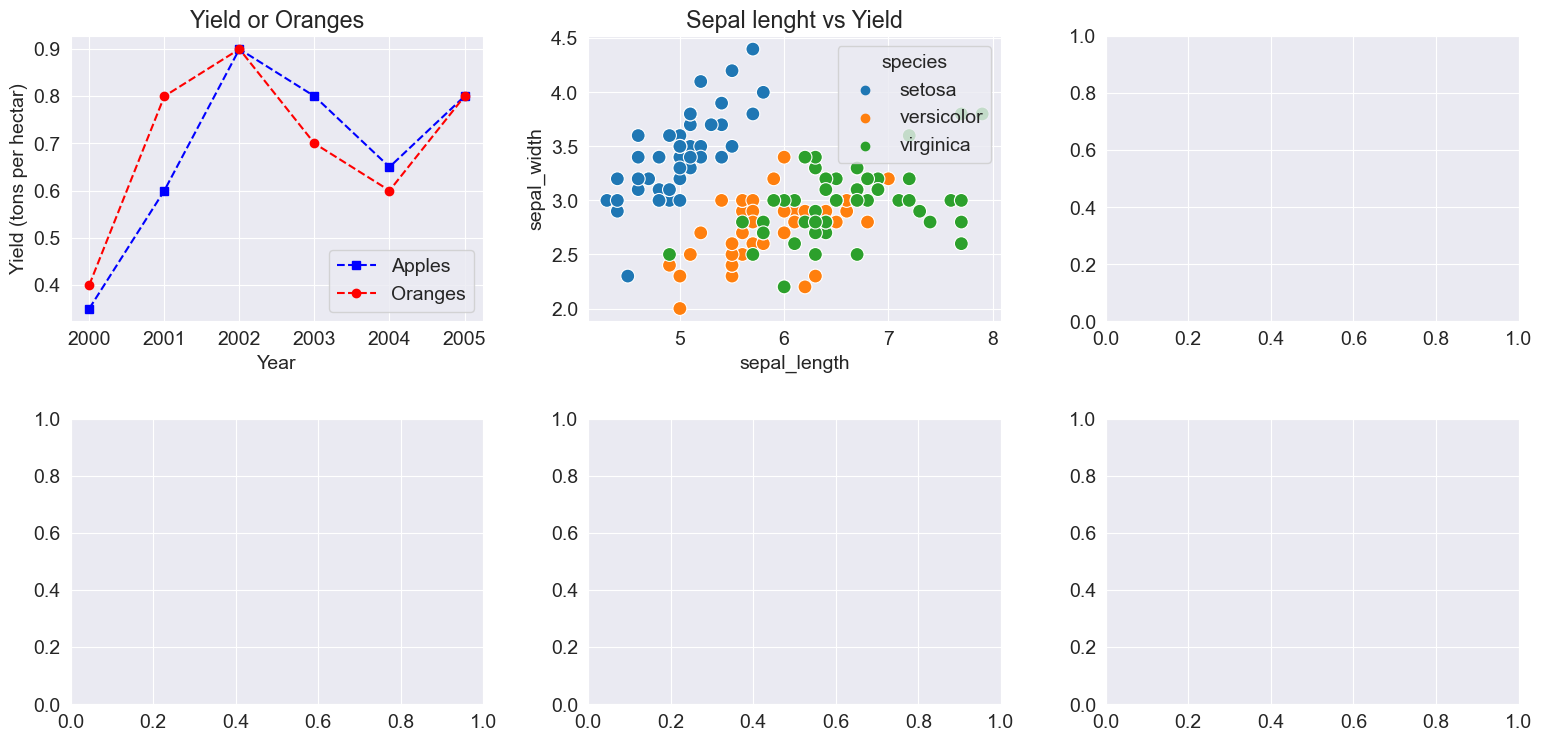

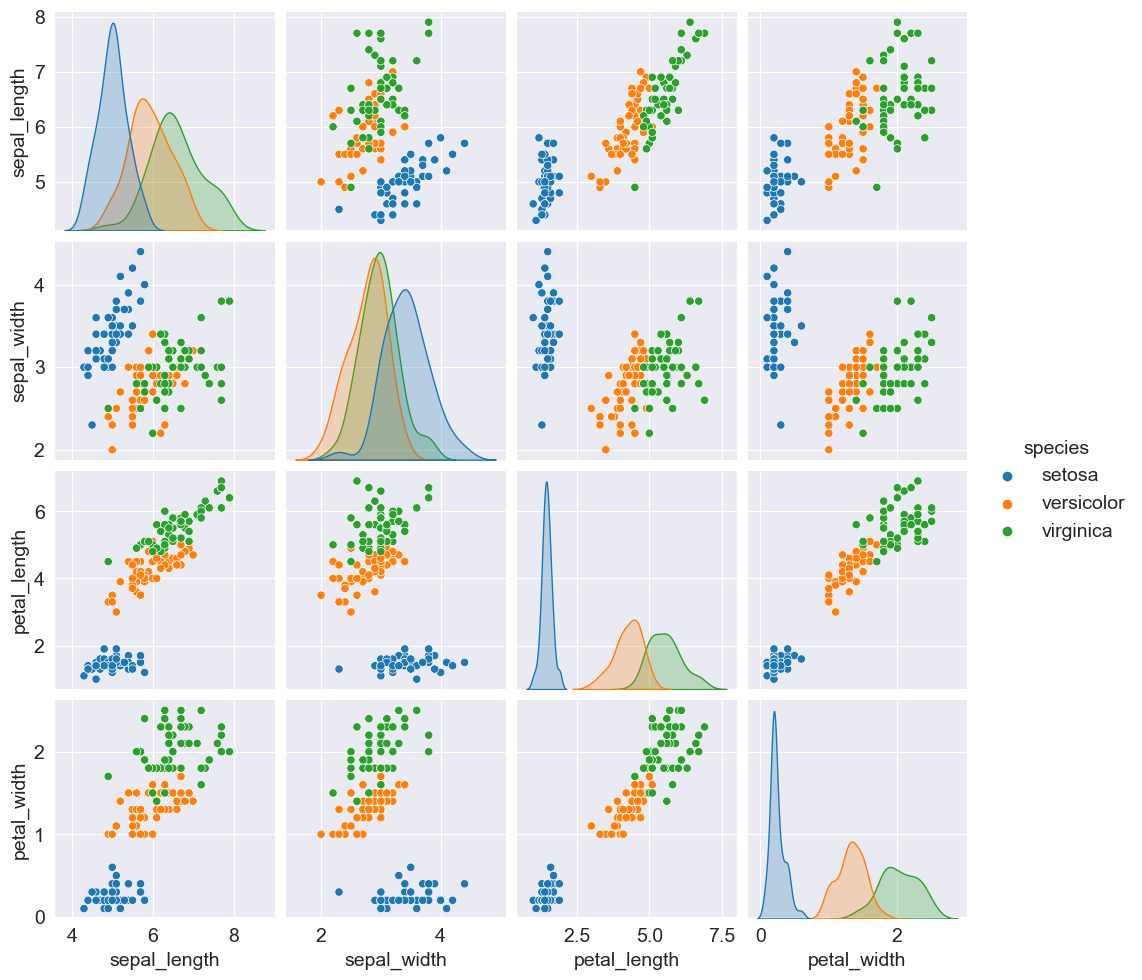

• Mehrere Diagramme in einem Raster darstellen

8.1 Einführung

Unter Datenvisualisierung versteht man die grafische Darstellung von Daten. Dabei geht es um die Erstellung von Bildern, die dem Betrachter Beziehungen zwischen den dargestellten Daten vermitteln. Die Visualisierung von Daten ist ein wesentlicher Bestandteil der Datenanalyse und des maschinellen Lernens. In diesem Tutorial verwenden wir die Python-Bibliotheken Matplotlib und Seaborn, um einige beliebte Datenvisualisierungstechniken zu erlernen und anzuwenden.

Zunächst importieren wir die Bibliotheken. Wir verwenden matplotlib.pyplot für grundlegende Diagramme wie Linien- und Balkendiagramme. Es wird oft mit dem Alias plt importiert. Das Modul seaborn wird für fortgeschrittenere Plots verwendet und mit dem Alias sns importiert.

# Uncomment the next line to install the required libraries
# !pip install matplotlib seaborn --upgrade --quiet

import matplotlib.pyplot as plt
import seaborn as sns
%matplotlib inline

Beachten Sie, dass wir auch den speziellen Befehl %matplotlib inline einschließen, um sicherzustellen, dass Diagramme im Jupyter-Notebook selbst angezeigt und eingebettet werden. Ohne diesen Befehl werden Diagramme manchmal in Popup-Fenstern angezeigt.

8.2 Liniendiagramm

Liniendiagramme sind eine der einfachsten und am weitesten verbreiteten Techniken zur Datenvisualisierung. Ein Liniendiagramm zeigt Informationen als eine Reihe von Datenpunkten oder Markierungen an, die durch gerade Linien verbunden sind. Für eine bessere visuelle Klarheit können Sie Form, Größe, Farbe und andere ästhetische Elemente der Markierungen und Linien anpassen.

Hier ist eine Python-Liste, die den Apfelertrag (Tonnen pro Hektar) über 6 Jahre in einem imaginären Land namens Kanto zeigt.

yield_apples = [0.895, 0.91, 0.919, 0.926, 0.929, 0.931]

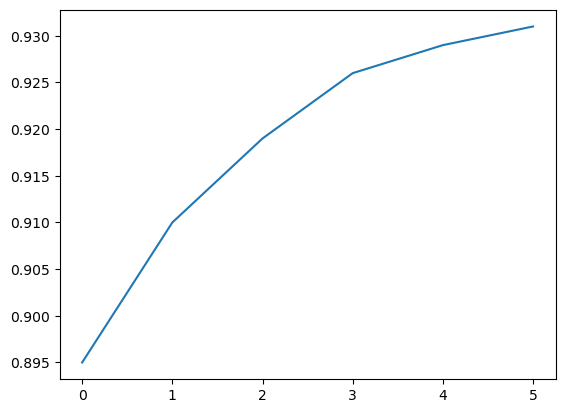

Mithilfe eines Liniendiagramms können wir visualisieren, wie sich der Ertrag von Äpfeln im Laufe der Zeit verändert. Um ein Liniendiagramm zu zeichnen, können wir die Funktion plt.plot verwenden.

plt.plot(yield_apples)

Durch Aufrufen der Funktion plt.plot wird das Liniendiagramm wie erwartet gezeichnet und außerdem eine Liste der gezeichneten Diagramme [<matplotlib.lines.Line2D at 0x7ff70aa20760>] zurückgegeben, die in der Ausgabe angezeigt wird. Wir können am Ende der letzten Anweisung in der Zelle ein Semikolon (;) einfügen, um die Ausgabe zu vermeiden und nur das Diagramm anzuzeigen.

# The semicolumn hides the output
# "[<matplotlib.lines.Line2D at 0x7fd6609106d8>]"
plt.plot(yield_apples);

Lassen Sie uns diese Handlung Schritt für Schritt verbessern, um sie informativer und schöner zu machen.

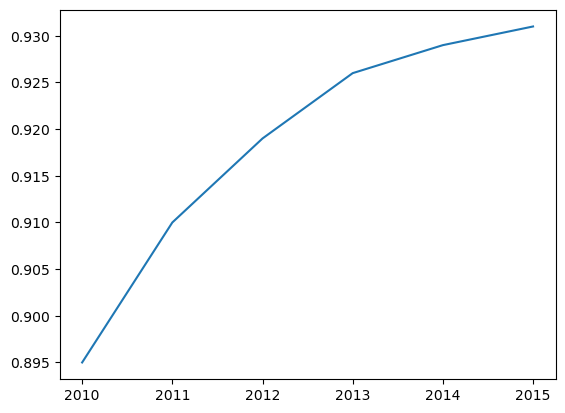

8.2.1 Anpassen der X-Achse

Die X-Achse des Diagramms zeigt derzeit die Listenelementindizes 0 bis 5. Das Diagramm wäre aussagekräftiger, wenn wir das Jahr anzeigen könnten, für das die Daten aufgezeichnet werden. Wir können dies durch zwei Argumente plt.plot tun.

years = [2010, 2011, 2012, 2013, 2014, 2015]
yield_apples = [0.895, 0.91, 0.919, 0.926, 0.929, 0.931]

plt.plot(years, yield_apples)

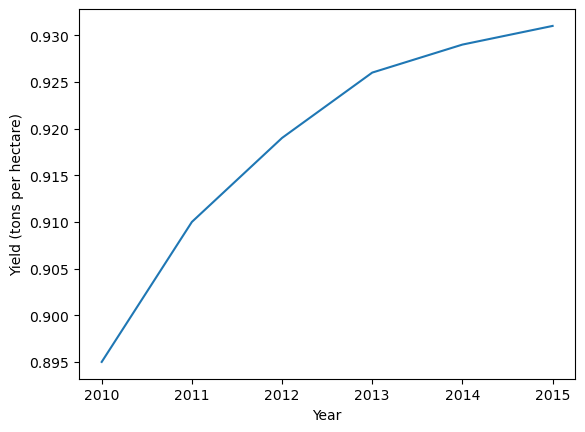

8.2.2 Achsenbeschriftungen

Mit den Methoden plt.xlabel und plt.ylabel können wir den Achsen Beschriftungen hinzufügen, um zu zeigen, was jede Achse darstellt.

plt.plot(years, yield_apples)
plt.xlabel('Year')
plt.ylabel('Yield (tons per hectare)');

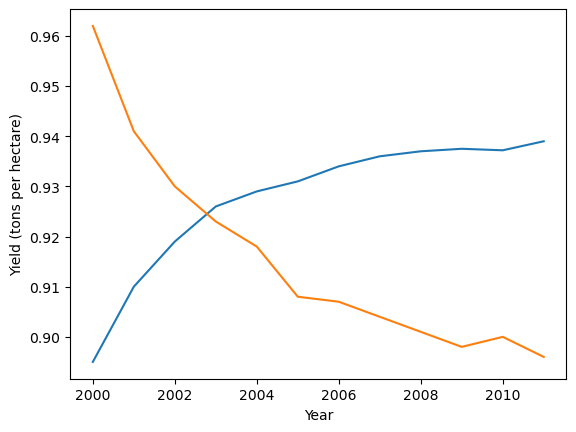

8.2.3 Mehrere Linien plotten

Es ist wirklich einfach, mehrere Linien im selben Diagramm darzustellen. Rufen Sie einfach mehrmals die Funktion plt.plot auf. Vergleichen wir die Erträge von Äpfeln und Orangen in Kanto.

years = range(2000, 2012)
apples = [0.895, 0.91, 0.919, 0.926, 0.929, 0.931, 0.934, 0.936, 0.937, 0.9375, 0.9372, 0.939]
oranges = [0.962, 0.941, 0.930, 0.923, 0.918, 0.908, 0.907, 0.904, 0.901, 0.898, 0.9, 0.896, ]

plt.plot(years, apples)
plt.plot(years, oranges)
plt.xlabel('Year')
plt.ylabel('Yield (tons per hectare)');

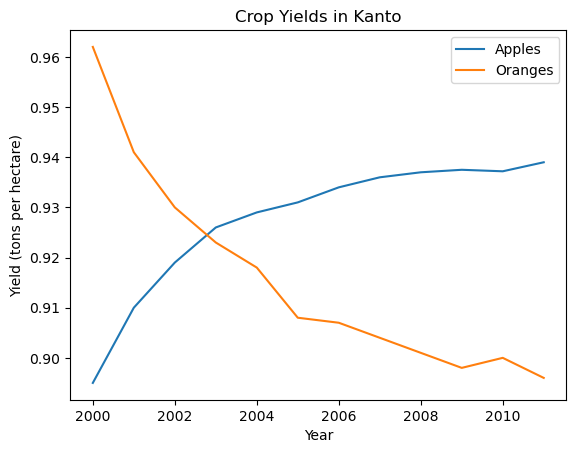

8.2.4 Diagrammtitel und Legende

Um zwischen mehreren Linien zu unterscheiden, können wir mit der Funktion plt.legend eine Legende in das Diagramm einfügen. Außerdem geben wir dem gesamten Diagramm mit der Funktion plt.title einen Titel.

plt.plot(years, apples)
plt.plot(years, oranges)

plt.xlabel('Year')
plt.ylabel('Yield (tons per hectare)')

plt.title("Crop Yields in Kanto")
plt.legend(['Apples', 'Oranges']);

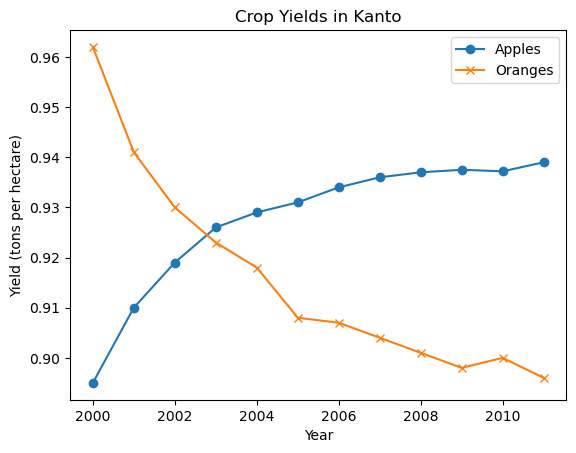

8.2.5 Linienmarkierungen

Wir können auch Markierungen für die Datenpunkte auf jeder Zeile anzeigen, indem wir das Argument marker von plt.plot verwenden. Matplotlib unterstützt viele verschiedene Arten von Markierungen wie Kreis, Kreuz, Quadrat, Raute usw. Die vollständige Liste der Markierungstypen finden Sie hier

plt.plot(years, apples, marker='o')
plt.plot(years, oranges, marker='x')

plt.xlabel('Year')
plt.ylabel('Yield (tons per hectare)')

plt.title("Crop Yields in Kanto")
plt.legend(['Apples', 'Oranges']);

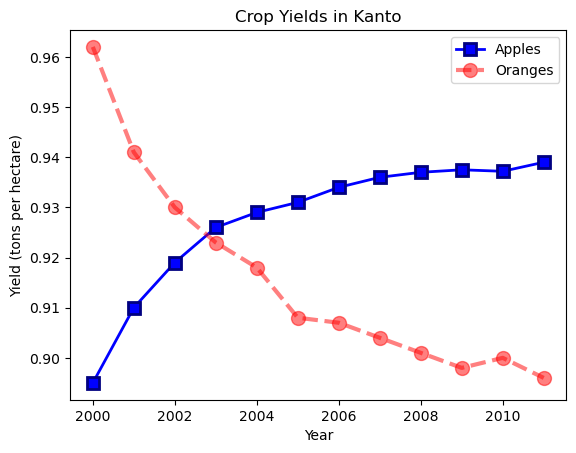

8.2.6 Linien und Markierungen gestalten

Die Funktion plt.plot unterstützt viele Argumente zur Gestaltung von Linien und Markierungen:

• color oder c: Legt die Farbe der Linie fest (unterstützte Farben)
• linestyle oder ls: Wahl zwischen einer durchgezogenen oder gestrichelten Linie
• linewidth oder lw: Legt die Breite einer Linie fest
• markersize oder ms: Legt die Größe der Markierungen fest
• markeredgecolor oder mec: Legt die Randfarbe für Markierungen fest
• markeredgewidth oder mew: Legt die Randbreite für Markierungen fest
• markerfacecolor oder mfc: Legt die Füllfarbe für Markierungen fest
• alpha: Deckkraft des Plots

Schau dir die Dokumentation für plt.plot an, um mehr zu erfahren.

plt.plot(years, apples, marker='s', c='b', ls='-', lw=2, ms=8, mew=2, mec='navy')
plt.plot(years, oranges, marker='o', c='r', ls='--', lw=3, ms=10, alpha=.5)

plt.xlabel('Year')
plt.ylabel('Yield (tons per hectare)')

plt.title("Crop Yields in Kanto")
plt.legend(['Apples', 'Oranges']);

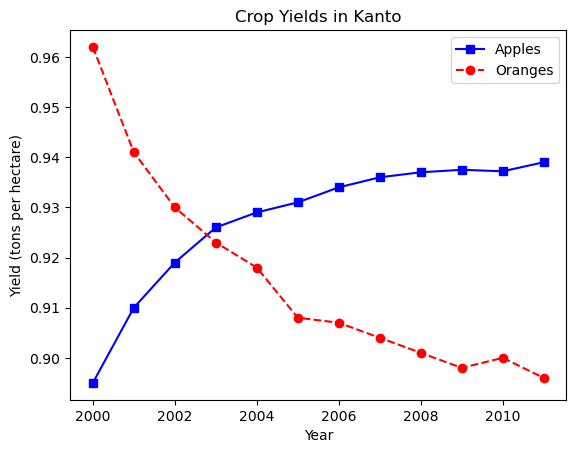

Das Argument fmt bietet eine Abkürzung für die Angabe des Linienstils, der Markierung und der Linienfarbe. Es kann als drittes Argument für plt.plot bereitgestellt werden.

fmt = '[marker][line][color]'

plt.plot(years, apples, 's-b')
plt.plot(years, oranges, 'o--r')

plt.xlabel('Year')
plt.ylabel('Yield (tons per hectare)')

plt.title("Crop Yields in Kanto")
plt.legend(['Apples', 'Oranges']);

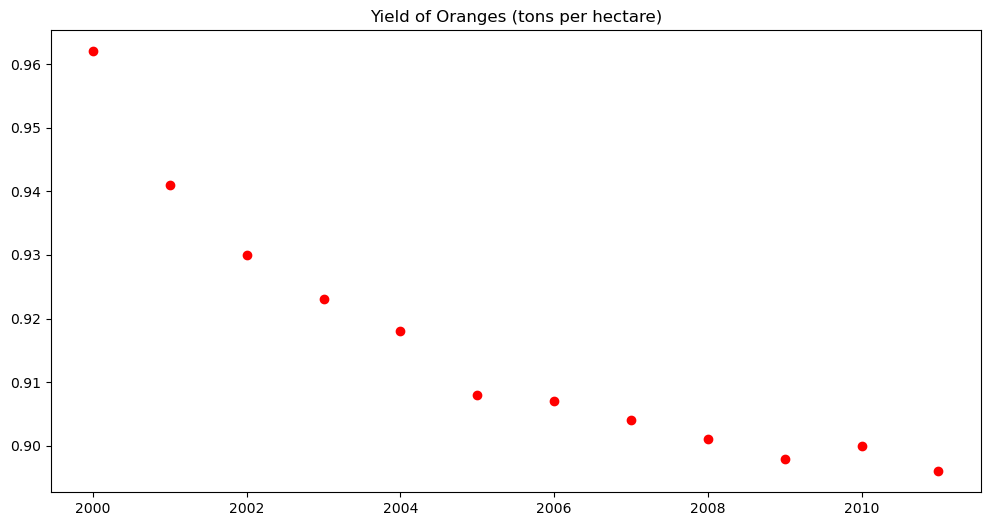

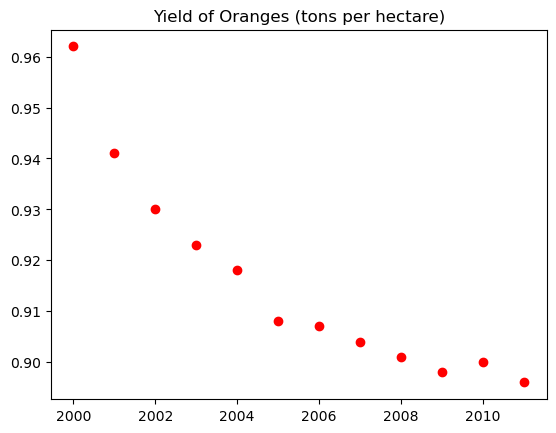

Wenn in fmt kein Linienstil angegeben ist, werden nur Markierungen gezeichnet.

plt.plot(years, oranges, 'or')
plt.title("Yield of Oranges (tons per hectare)");

8.2.7 Ändern der Figurengröße

Mit der Funktion plt.figure können Sie die Größe der Figur ändern.

plt.figure(figsize=(12, 6))

plt.plot(years, oranges, 'or')
plt.title("Yield of Oranges (tons per hectare)");

8.2.8 Verbesserung der Standardstile mit Seaborn

Eine einfache Möglichkeit, Ihren Diagrammen ein ansprechendes Aussehen zu verleihen, besteht darin, einige in der Seaborn-Bibliothek bereitgestellte Standardstile zu verwenden. Diese können global mit der Funktion sns.set_style angewendet werden. Eine vollständige Liste der vordefinierten Stile finden Sie hier.

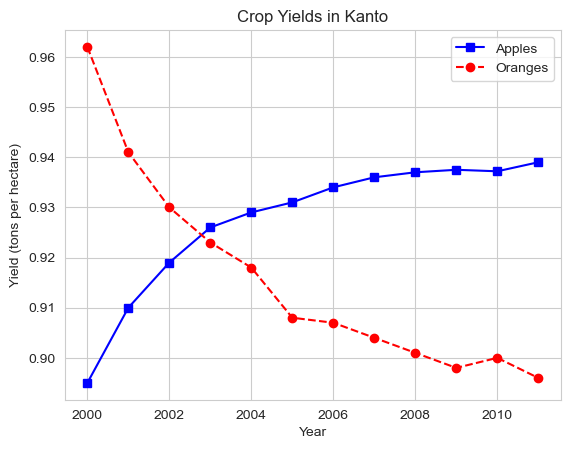

sns.set_style("whitegrid")

plt.plot(years, apples, 's-b')
plt.plot(years, oranges, 'o--r')

plt.xlabel('Year')
plt.ylabel('Yield (tons per hectare)')

plt.title("Crop Yields in Kanto")
plt.legend(['Apples', 'Oranges']);

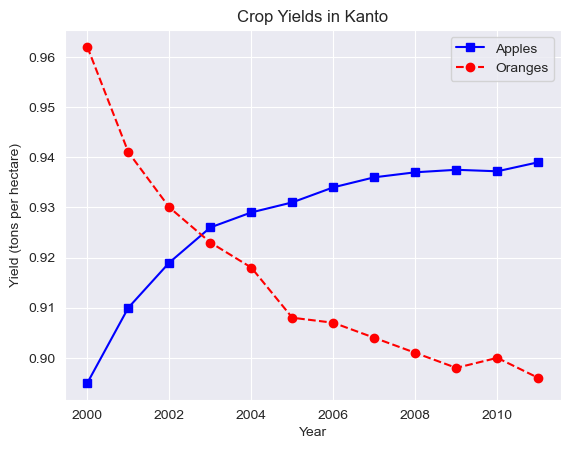

sns.set_style("darkgrid")

plt.plot(years, apples, 's-b')
plt.plot(years, oranges, 'o--r')

plt.xlabel('Year')
plt.ylabel('Yield (tons per hectare)')

plt.title("Crop Yields in Kanto")
plt.legend(['Apples', 'Oranges']);

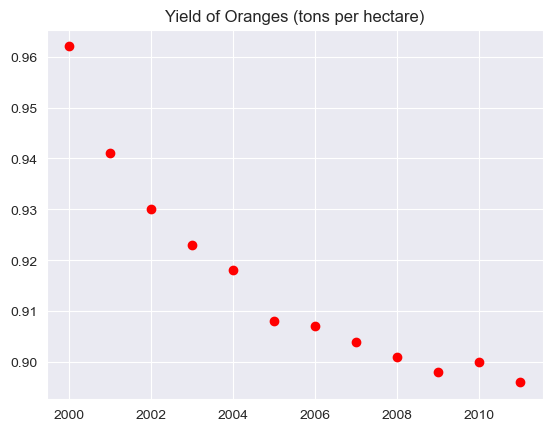

plt.plot(years, oranges, 'or')
plt.title("Yield of Oranges (tons per hectare)");

Sie können Standardstile auch direkt bearbeiten, indem Sie das Wörterbuch matplotlib.rcParams ändern. Erfahren Sie mehr hier.

import matplotlib

matplotlib.rcParams

RcParams({'_internal.classic_mode': False,
          'agg.path.chunksize': 0,
          'animation.bitrate': -1,
          'animation.codec': 'h264',
          'animation.convert_args': ['-layers', 'OptimizePlus'],
          'animation.convert_path': 'convert',
          'animation.embed_limit': 20.0,
          'animation.ffmpeg_args': [],
          'animation.ffmpeg_path': 'ffmpeg',
          'animation.frame_format': 'png',
          'animation.html': 'none',
          'animation.writer': 'ffmpeg',
          'axes.autolimit_mode': 'data',
          'axes.axisbelow': True,
          'axes.edgecolor': 'white',
          'axes.facecolor': '#EAEAF2',
          'axes.formatter.limits': [-5, 6],
          'axes.formatter.min_exponent': 0,
          'axes.formatter.offset_threshold': 4,
          'axes.formatter.use_locale': False,
          'axes.formatter.use_mathtext': False,
          'axes.formatter.useoffset': True,
          'axes.grid': True,
          'axes.grid.axis': 'both',
          'axes.grid.which': 'major',
          'axes.labelcolor': '.15',
          'axes.labelpad': 4.0,
          'axes.labelsize': 'medium',
          'axes.labelweight': 'normal',
          'axes.linewidth': 0.8,
          'axes.prop_cycle': cycler('color', ['#1f77b4', '#ff7f0e', '#2ca02c', '#d62728', '#9467bd', '#8c564b', '#e377c2', '#7f7f7f', '#bcbd22', '#17becf']),
          'axes.spines.bottom': True,
          'axes.spines.left': True,
          'axes.spines.right': True,
          'axes.spines.top': True,
          'axes.titlecolor': 'auto',
          'axes.titlelocation': 'center',
          'axes.titlepad': 6.0,
          'axes.titlesize': 'large',
          'axes.titleweight': 'normal',
          'axes.titley': None,
          'axes.unicode_minus': True,
          'axes.xmargin': 0.05,
          'axes.ymargin': 0.05,
          'axes.zmargin': 0.05,
          'axes3d.grid': True,
          'axes3d.xaxis.panecolor': (0.95, 0.95, 0.95, 0.5),
          'axes3d.yaxis.panecolor': (0.9, 0.9, 0.9, 0.5),
          'axes3d.zaxis.panecolor': (0.925, 0.925, 0.925, 0.5),
          'backend': 'module://matplotlib_inline.backend_inline',
          'backend_fallback': True,
          'boxplot.bootstrap': None,
          'boxplot.boxprops.color': 'black',
          'boxplot.boxprops.linestyle': '-',
          'boxplot.boxprops.linewidth': 1.0,
          'boxplot.capprops.color': 'black',
          'boxplot.capprops.linestyle': '-',
          'boxplot.capprops.linewidth': 1.0,
          'boxplot.flierprops.color': 'black',
          'boxplot.flierprops.linestyle': 'none',
          'boxplot.flierprops.linewidth': 1.0,
          'boxplot.flierprops.marker': 'o',
          'boxplot.flierprops.markeredgecolor': 'black',
          'boxplot.flierprops.markeredgewidth': 1.0,
          'boxplot.flierprops.markerfacecolor': 'none',
          'boxplot.flierprops.markersize': 6.0,
          'boxplot.meanline': False,
          'boxplot.meanprops.color': 'C2',
          'boxplot.meanprops.linestyle': '--',
          'boxplot.meanprops.linewidth': 1.0,
          'boxplot.meanprops.marker': '^',
          'boxplot.meanprops.markeredgecolor': 'C2',
          'boxplot.meanprops.markerfacecolor': 'C2',
          'boxplot.meanprops.markersize': 6.0,
          'boxplot.medianprops.color': 'C1',
          'boxplot.medianprops.linestyle': '-',
          'boxplot.medianprops.linewidth': 1.0,
          'boxplot.notch': False,
          'boxplot.patchartist': False,
          'boxplot.showbox': True,
          'boxplot.showcaps': True,
          'boxplot.showfliers': True,
          'boxplot.showmeans': False,
          'boxplot.vertical': True,
          'boxplot.whiskerprops.color': 'black',
          'boxplot.whiskerprops.linestyle': '-',
          'boxplot.whiskerprops.linewidth': 1.0,
          'boxplot.whiskers': 1.5,
          'contour.algorithm': 'mpl2014',
          'contour.corner_mask': True,
          'contour.linewidth': None,
          'contour.negative_linestyle': 'dashed',
          'date.autoformatter.day': '%Y-%m-%d',
          'date.autoformatter.hour': '%m-%d %H',
          'date.autoformatter.microsecond': '%M:%S.%f',
          'date.autoformatter.minute': '%d %H:%M',
          'date.autoformatter.month': '%Y-%m',
          'date.autoformatter.second': '%H:%M:%S',
          'date.autoformatter.year': '%Y',
          'date.converter': 'auto',
          'date.epoch': '1970-01-01T00:00:00',
          'date.interval_multiples': True,
          'docstring.hardcopy': False,
          'errorbar.capsize': 0.0,
          'figure.autolayout': False,
          'figure.constrained_layout.h_pad': 0.04167,
          'figure.constrained_layout.hspace': 0.02,
          'figure.constrained_layout.use': False,
          'figure.constrained_layout.w_pad': 0.04167,
          'figure.constrained_layout.wspace': 0.02,
          'figure.dpi': 100.0,
          'figure.edgecolor': 'white',
          'figure.facecolor': 'white',
          'figure.figsize': [6.4, 4.8],
          'figure.frameon': True,
          'figure.hooks': [],
          'figure.labelsize': 'large',
          'figure.labelweight': 'normal',
          'figure.max_open_warning': 20,
          'figure.raise_window': True,
          'figure.subplot.bottom': 0.11,
          'figure.subplot.hspace': 0.2,
          'figure.subplot.left': 0.125,
          'figure.subplot.right': 0.9,
          'figure.subplot.top': 0.88,
          'figure.subplot.wspace': 0.2,
          'figure.titlesize': 'large',
          'figure.titleweight': 'normal',
          'font.cursive': ['Apple Chancery',
                           'Textile',
                           'Zapf Chancery',
                           'Sand',
                           'Script MT',
                           'Felipa',
                           'Comic Neue',
                           'Comic Sans MS',
                           'cursive'],
          'font.family': ['sans-serif'],
          'font.fantasy': ['Chicago',
                           'Charcoal',
                           'Impact',
                           'Western',
                           'Humor Sans',
                           'xkcd',
                           'fantasy'],
          'font.monospace': ['DejaVu Sans Mono',
                             'Bitstream Vera Sans Mono',
                             'Computer Modern Typewriter',
                             'Andale Mono',
                             'Nimbus Mono L',
                             'Courier New',
                             'Courier',
                             'Fixed',
                             'Terminal',
                             'monospace'],
          'font.sans-serif': ['Arial',
                              'DejaVu Sans',
                              'Liberation Sans',
                              'Bitstream Vera Sans',
                              'sans-serif'],
          'font.serif': ['DejaVu Serif',
                         'Bitstream Vera Serif',
                         'Computer Modern Roman',
                         'New Century Schoolbook',
                         'Century Schoolbook L',
                         'Utopia',
                         'ITC Bookman',
                         'Bookman',
                         'Nimbus Roman No9 L',
                         'Times New Roman',
                         'Times',
                         'Palatino',
                         'Charter',
                         'serif'],
          'font.size': 10.0,
          'font.stretch': 'normal',
          'font.style': 'normal',
          'font.variant': 'normal',
          'font.weight': 'normal',
          'grid.alpha': 1.0,
          'grid.color': 'white',
          'grid.linestyle': '-',
          'grid.linewidth': 0.8,
          'hatch.color': 'black',
          'hatch.linewidth': 1.0,
          'hist.bins': 10,
          'image.aspect': 'equal',
          'image.cmap': 'rocket',
          'image.composite_image': True,
          'image.interpolation': 'antialiased',
          'image.lut': 256,
          'image.origin': 'upper',
          'image.resample': True,
          'interactive': True,
          'keymap.back': ['left', 'c', 'backspace', 'MouseButton.BACK'],
          'keymap.copy': ['ctrl+c', 'cmd+c'],
          'keymap.forward': ['right', 'v', 'MouseButton.FORWARD'],
          'keymap.fullscreen': ['f', 'ctrl+f'],
          'keymap.grid': ['g'],
          'keymap.grid_minor': ['G'],
          'keymap.help': ['f1'],
          'keymap.home': ['h', 'r', 'home'],
          'keymap.pan': ['p'],
          'keymap.quit': ['ctrl+w', 'cmd+w', 'q'],
          'keymap.quit_all': [],
          'keymap.save': ['s', 'ctrl+s'],
          'keymap.xscale': ['k', 'L'],
          'keymap.yscale': ['l'],
          'keymap.zoom': ['o'],
          'legend.borderaxespad': 0.5,
          'legend.borderpad': 0.4,
          'legend.columnspacing': 2.0,
          'legend.edgecolor': '0.8',
          'legend.facecolor': 'inherit',
          'legend.fancybox': True,
          'legend.fontsize': 'medium',
          'legend.framealpha': 0.8,
          'legend.frameon': True,
          'legend.handleheight': 0.7,
          'legend.handlelength': 2.0,
          'legend.handletextpad': 0.8,
          'legend.labelcolor': 'None',
          'legend.labelspacing': 0.5,
          'legend.loc': 'best',
          'legend.markerscale': 1.0,
          'legend.numpoints': 1,
          'legend.scatterpoints': 1,
          'legend.shadow': False,
          'legend.title_fontsize': None,
          'lines.antialiased': True,
          'lines.color': 'C0',
          'lines.dash_capstyle': <CapStyle.butt: 'butt'>,
          'lines.dash_joinstyle': <JoinStyle.round: 'round'>,
          'lines.dashdot_pattern': [6.4, 1.6, 1.0, 1.6],
          'lines.dashed_pattern': [3.7, 1.6],
          'lines.dotted_pattern': [1.0, 1.65],
          'lines.linestyle': '-',
          'lines.linewidth': 1.5,
          'lines.marker': 'None',
          'lines.markeredgecolor': 'auto',
          'lines.markeredgewidth': 1.0,
          'lines.markerfacecolor': 'auto',
          'lines.markersize': 6.0,
          'lines.scale_dashes': True,
          'lines.solid_capstyle': <CapStyle.round: 'round'>,
          'lines.solid_joinstyle': <JoinStyle.round: 'round'>,
          'markers.fillstyle': 'full',
          'mathtext.bf': 'sans:bold',
          'mathtext.cal': 'cursive',
          'mathtext.default': 'it',
          'mathtext.fallback': 'cm',
          'mathtext.fontset': 'dejavusans',
          'mathtext.it': 'sans:italic',
          'mathtext.rm': 'sans',
          'mathtext.sf': 'sans',
          'mathtext.tt': 'monospace',
          'patch.antialiased': True,
          'patch.edgecolor': 'w',
          'patch.facecolor': 'C0',
          'patch.force_edgecolor': True,
          'patch.linewidth': 1.0,
          'path.effects': [],
          'path.simplify': True,
          'path.simplify_threshold': 0.111111111111,
          'path.sketch': None,
          'path.snap': True,
          'pcolor.shading': 'auto',
          'pcolormesh.snap': True,
          'pdf.compression': 6,
          'pdf.fonttype': 3,
          'pdf.inheritcolor': False,
          'pdf.use14corefonts': False,
          'pgf.preamble': '',
          'pgf.rcfonts': True,
          'pgf.texsystem': 'xelatex',
          'polaraxes.grid': True,
          'ps.distiller.res': 6000,
          'ps.fonttype': 3,
          'ps.papersize': 'letter',
          'ps.useafm': False,
          'ps.usedistiller': None,
          'savefig.bbox': None,
          'savefig.directory': '~',
          'savefig.dpi': 'figure',
          'savefig.edgecolor': 'auto',
          'savefig.facecolor': 'auto',
          'savefig.format': 'png',
          'savefig.orientation': 'portrait',
          'savefig.pad_inches': 0.1,
          'savefig.transparent': False,
          'scatter.edgecolors': 'face',
          'scatter.marker': 'o',
          'svg.fonttype': 'path',
          'svg.hashsalt': None,
          'svg.image_inline': True,
          'text.antialiased': True,
          'text.color': '.15',
          'text.hinting': 'force_autohint',
          'text.hinting_factor': 8,
          'text.kerning_factor': 0,
          'text.latex.preamble': '',
          'text.parse_math': True,
          'text.usetex': False,
          'timezone': 'UTC',
          'tk.window_focus': False,
          'toolbar': 'toolbar2',
          'webagg.address': '127.0.0.1',
          'webagg.open_in_browser': True,
          'webagg.port': 8988,
          'webagg.port_retries': 50,
          'xaxis.labellocation': 'center',
          'xtick.alignment': 'center',
          'xtick.bottom': False,
          'xtick.color': '.15',
          'xtick.direction': 'out',
          'xtick.labelbottom': True,
          'xtick.labelcolor': 'inherit',
          'xtick.labelsize': 'medium',
          'xtick.labeltop': False,
          'xtick.major.bottom': True,
          'xtick.major.pad': 3.5,
          'xtick.major.size': 3.5,
          'xtick.major.top': True,
          'xtick.major.width': 0.8,
          'xtick.minor.bottom': True,
          'xtick.minor.pad': 3.4,
          'xtick.minor.size': 2.0,
          'xtick.minor.top': True,
          'xtick.minor.visible': False,
          'xtick.minor.width': 0.6,
          'xtick.top': False,
          'yaxis.labellocation': 'center',
          'ytick.alignment': 'center_baseline',
          'ytick.color': '.15',
          'ytick.direction': 'out',
          'ytick.labelcolor': 'inherit',
          'ytick.labelleft': True,
          'ytick.labelright': False,
          'ytick.labelsize': 'medium',
          'ytick.left': False,
          'ytick.major.left': True,
          'ytick.major.pad': 3.5,
          'ytick.major.right': True,
          'ytick.major.size': 3.5,
          'ytick.major.width': 0.8,
          'ytick.minor.left': True,
          'ytick.minor.pad': 3.4,
          'ytick.minor.right': True,
          'ytick.minor.size': 2.0,
          'ytick.minor.visible': False,
          'ytick.minor.width': 0.6,
          'ytick.right': False})

matplotlib.rcParams['font.size'] = 14
matplotlib.rcParams['figure.figsize'] = (9, 5)
matplotlib.rcParams['figure.facecolor'] = '#00000000'

8.3 Streudiagramm

In einem Streudiagramm werden die Werte von zwei Variablen als Punkte in einem zweidimensionalen Gitter dargestellt. Darüber hinaus können Sie auch eine dritte Variable verwenden, um die Größe oder Farbe der Punkte zu bestimmen. Probieren wir es an einem Beispiel aus.

Der Irisblütendatensatz bietet Beispielmessungen von Kelch- und Blütenblättern für drei Blumenarten. Der Iris-Datensatz ist in der Seaborn-Bibliothek enthalten und kann als Pandas Data Frame geladen werden.

# Load data into a Pandas dataframe
flowers_df = sns.load_dataset("iris")

flowers_df

	sepal_length	sepal_width	petal_length	petal_width	species
0	5.1	3.5	1.4	0.2	setosa
1	4.9	3.0	1.4	0.2	setosa
2	4.7	3.2	1.3	0.2	setosa
3	4.6	3.1	1.5	0.2	setosa
4	5.0	3.6	1.4	0.2	setosa
...	...	...	...	...	...
145	6.7	3.0	5.2	2.3	virginica
146	6.3	2.5	5.0	1.9	virginica
147	6.5	3.0	5.2	2.0	virginica
148	6.2	3.4	5.4	2.3	virginica
149	5.9	3.0	5.1	1.8	virginica

150 rows × 5 columns

flowers_df.species.unique()

array(['setosa', 'versicolor', 'virginica'], dtype=object)

Versuchen wir, die Beziehung zwischen Kelchblattlänge und Kelchblattbreite zu veranschaulichen. Unser erster Instinkt könnte sein, mit plt.plot ein Liniendiagramm zu erstellen. Allerdings ist die Ausgabe nicht sehr aussagekräftig, da der Datensatz zu viele Kombinationen der beiden Eigenschaften enthält und es scheinbar keine einfache Beziehung zwischen ihnen gibt.

plt.plot(flowers_df.sepal_length, flowers_df.sepal_width);

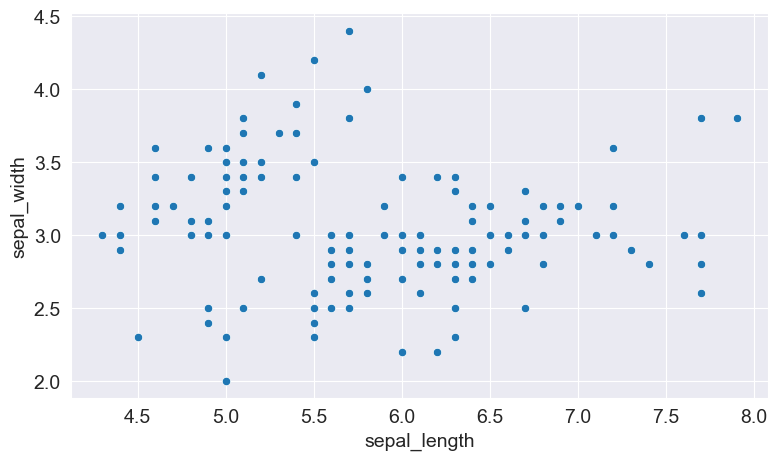

Mit der Scatterplot-Funktion von seaborn (importiert als sns) können wir ein Streudiagramm verwenden, um zu visualisieren, wie sich sepal length und sepal width unterscheiden.

sns.scatterplot(x=flowers_df.sepal_length, y=flowers_df.sepal_width);

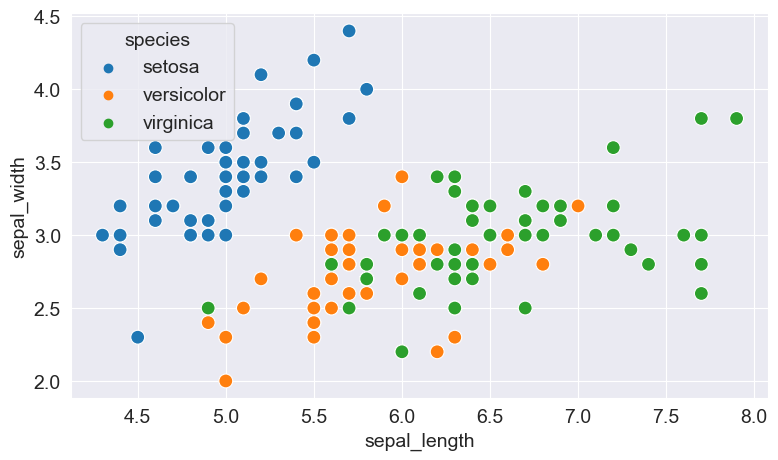

8.3.1 Farbtöne hinzufügen

Beachten Sie, dass die Punkte im obigen Diagramm mit einigen Ausreißern unterschiedliche Cluster zu bilden scheinen. Wir können die Punkte einfärben, indem wir die Blumenart als hue verwenden. Wir können die Punkte auch mit dem Argument s vergrößern.

sns.scatterplot(x=flowers_df.sepal_length, y=flowers_df.sepal_width, hue=flowers_df.species, s=100);

Durch das Hinzufügen von Farbtönen wird die Handlung informativer. Wir können sofort erkennen, dass die Blüten der Setosa-Art eine geringere Kelchlänge, aber eine größere Kelchbreite haben, während bei der Virginica-Art das Gegenteil der Fall ist.

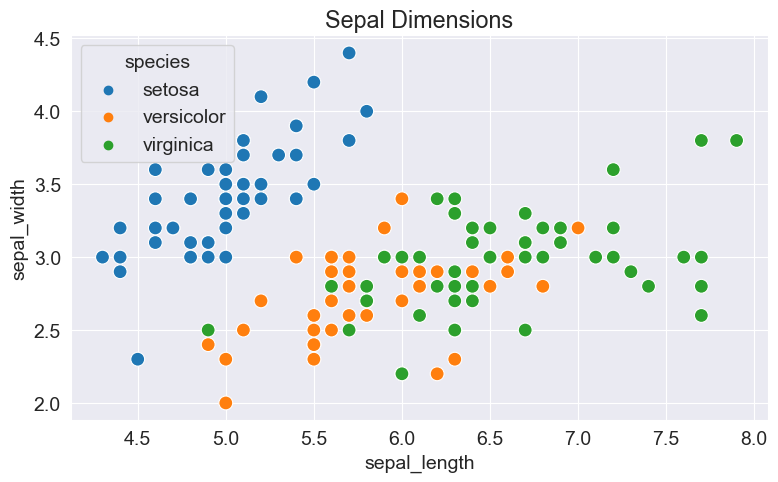

8.3.2 Anpassen von Seaborn-Figuren

Da Seaborn intern die Plotfunktionen von Matplotlib verwendet, können wir Funktionen wie plt.figure und plt.title verwenden, um die Figur zu ändern.

plt.figure(figsize=(12, 6))
plt.title('Sepal Dimensions')

sns.scatterplot(x=flowers_df.sepal_length,
                y=flowers_df.sepal_width,
                hue=flowers_df.species,
                s=100);

8.3.3 Plotten mit Pandas Data Frames

Seaborn bietet integrierte Unterstützung für Pandas Data Frames. Anstatt jede Spalte als Reihe zu übergeben, können Sie auch Spaltennamen übergeben und das Argument data verwenden, um das Data Frame zu übergeben.

plt.title('Sepal Dimensions')
sns.scatterplot(x='sepal_length',
                y='sepal_width',
                hue='species',
                s=100,
                data=flowers_df);

8.4 Histogramm

Ein Histogramm stellt die Verteilung von Daten dar, indem es Abschnitte entlang des Datenbereichs bildet und dann Balken zeichnet, um die Anzahl der Beobachtungen anzuzeigen, die in jeden Abschnitt fallen.

Lassen Sie uns als Beispiel visualisieren, wie die Werte der Kelchblattbreite im Blumendatensatz verteilt sind. Wir können die Funktion plt.hist verwenden, um ein Histogramm zu erstellen.

# Load data into a Pandas dataframe
flowers_df = sns.load_dataset("iris")

flowers_df.sepal_width

0      3.5
1      3.0
2      3.2
3      3.1
4      3.6
      ...
145    3.0
146    2.5
147    3.0
148    3.4
149    3.0
Name: sepal_width, Length: 150, dtype: float64

flowers_df.describe()

	sepal_length	sepal_width	petal_length	petal_width
count	150.000000	150.000000	150.000000	150.000000
mean	5.843333	3.057333	3.758000	1.199333
std	0.828066	0.435866	1.765298	0.762238
min	4.300000	2.000000	1.000000	0.100000
25%	5.100000	2.800000	1.600000	0.300000
50%	5.800000	3.000000	4.350000	1.300000
75%	6.400000	3.300000	5.100000	1.800000
max	7.900000	4.400000	6.900000	2.500000

plt.title("Distribution of Sepal Width")
plt.hist(flowers_df.sepal_width);

Wir können sofort erkennen, dass die Werte der Kelchblattbreite im Bereich von 2,0 bis 4,5 liegen und etwa 35 Werte im Bereich von 2,9 bis 3,1 liegen, was der größte Bereich zu sein scheint.

8.4.1 Kontrolle der Größe und Anzahl der Bins

Mit dem Argument bins können wir die Anzahl der Bins oder die Größe jedes Bins steuern.

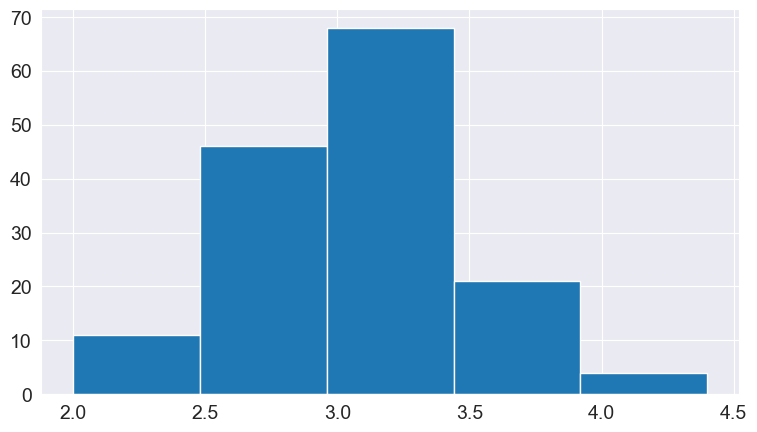

# Specifying the number of bins
plt.hist(flowers_df.sepal_width, bins=5);

import numpy as np
np.arange(2, 5, 0.25)

array([2.  , 2.25, 2.5 , 2.75, 3.  , 3.25, 3.5 , 3.75, 4.  , 4.25, 4.5 ,
       4.75])

import numpy as np

# Specifying the boundaries of each bin
plt.hist(flowers_df.sepal_width, bins=np.arange(2, 5, 0.25));

# Bins of unequal sizes
plt.hist(flowers_df.sepal_width, bins=[1, 3, 4, 4.5]);

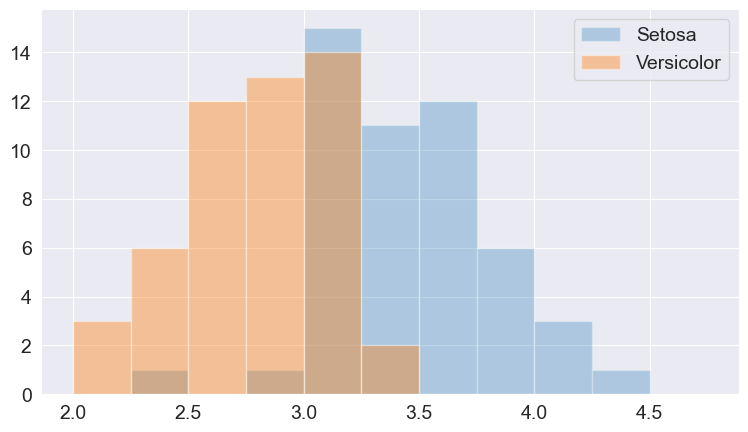

8.4.2 Mehrere Histogramme

Ähnlich wie bei Liniendiagrammen können wir mehrere Histogramme in einem einzigen Diagramm zeichnen. Wir können die Deckkraft jedes Histogramms verringern, sodass die Balken eines Histogramms die Balken anderer nicht verbergen.

Lassen Sie uns für jede Blumenart separate Histogramme zeichnen.

# Filter the datasets and put them apart
setosa_df = flowers_df[flowers_df.species == 'setosa']
versicolor_df = flowers_df[flowers_df.species == 'versicolor']
virginica_df = flowers_df[flowers_df.species == 'virginica']

plt.hist(setosa_df.sepal_width, alpha=0.3, bins=np.arange(2, 5, 0.25));
plt.hist(versicolor_df.sepal_width, alpha=0.4, bins=np.arange(2, 5, 0.25));

plt.legend(['Setosa', 'Versicolor']);

Wir können auch mehrere Histogramme übereinander stapeln.

plt.title('Distribution of Sepal Width')

# Pass on the same argumment the 3 datasets
plt.hist([setosa_df.sepal_width, versicolor_df.sepal_width, virginica_df.sepal_width],
         bins=np.arange(2, 5, 0.25),
         stacked=True);

plt.legend(['Setosa', 'Versicolor', 'Virginica']);

8.5 Balkendiagramm

8.5.1 Grundlagen

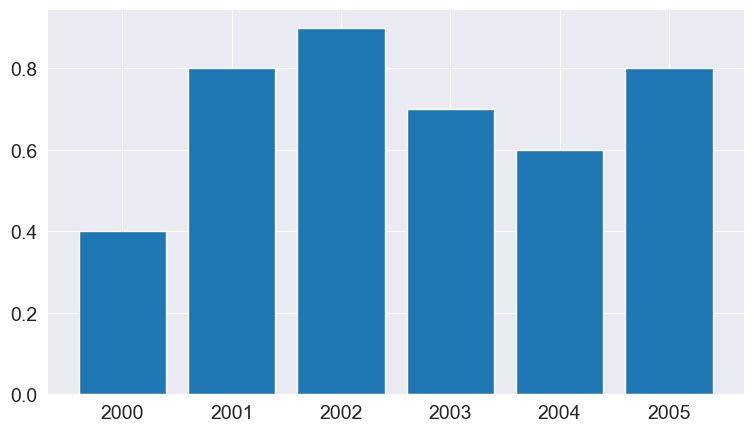

Balkendiagramme sind Liniendiagrammen sehr ähnlich, d. h. sie zeigen eine Abfolge von Werten, allerdings wird für jeden Wert ein Balken angezeigt und nicht die durch Linien verbundenen Punkte. Wir können die Funktion plt.bar verwenden, um ein Balkendiagramm zu zeichnen.

years = range(2000, 2006)
apples = [0.35, 0.6, 0.9, 0.8, 0.65, 0.8]
oranges = [0.4, 0.8, 0.9, 0.7, 0.6, 0.8]

plt.bar(years, oranges);

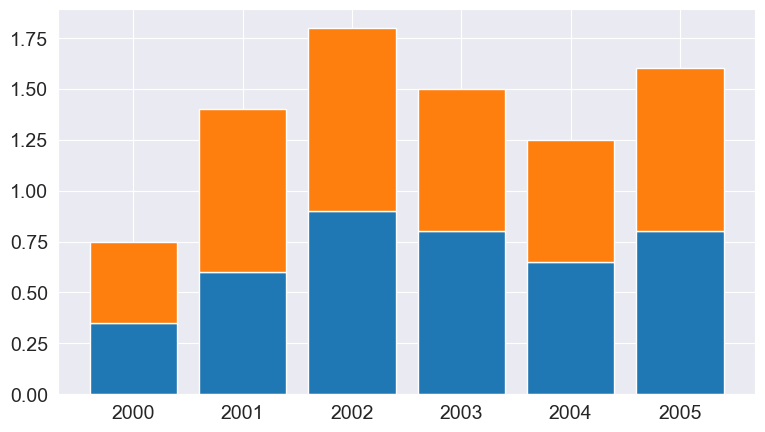

Wie Histogramme können auch Balken übereinander gestapelt werden. Um dies zu erreichen, verwenden wir das Argument bottom für plt.bar.

plt.bar(years, apples)
plt.bar(years, oranges, bottom=apples);

8.5.2 Balkendiagramme mit Durchschnittswerten

Schauen wir uns einen weiteren Beispieldatensatz an, der in Seaborn enthalten ist und tips heißt. Der Datensatz enthält Informationen zu Geschlecht, Tageszeit, Gesamtrechnung und Trinkgeldbetrag für Kunden, die über eine Woche hinweg ein Restaurant besuchen.

tips_df = sns.load_dataset("tips");

tips_df

	total_bill	tip	sex	smoker	day	time	size
0	16.99	1.01	Female	No	Sun	Dinner	2
1	10.34	1.66	Male	No	Sun	Dinner	3
2	21.01	3.50	Male	No	Sun	Dinner	3
3	23.68	3.31	Male	No	Sun	Dinner	2
4	24.59	3.61	Female	No	Sun	Dinner	4
...	...	...	...	...	...	...	...
239	29.03	5.92	Male	No	Sat	Dinner	3
240	27.18	2.00	Female	Yes	Sat	Dinner	2
241	22.67	2.00	Male	Yes	Sat	Dinner	2
242	17.82	1.75	Male	No	Sat	Dinner	2
243	18.78	3.00	Female	No	Thur	Dinner	2

244 rows × 7 columns

Möglicherweise möchten wir ein Balkendiagramm zeichnen, um zu veranschaulichen, wie der durchschnittliche Rechnungsbetrag an verschiedenen Wochentagen variiert. Eine Möglichkeit, dies zu tun, wäre, die Tagesdurchschnitte zu berechnen und dann plt.bar zu verwenden (versuchen Sie es als Übung).

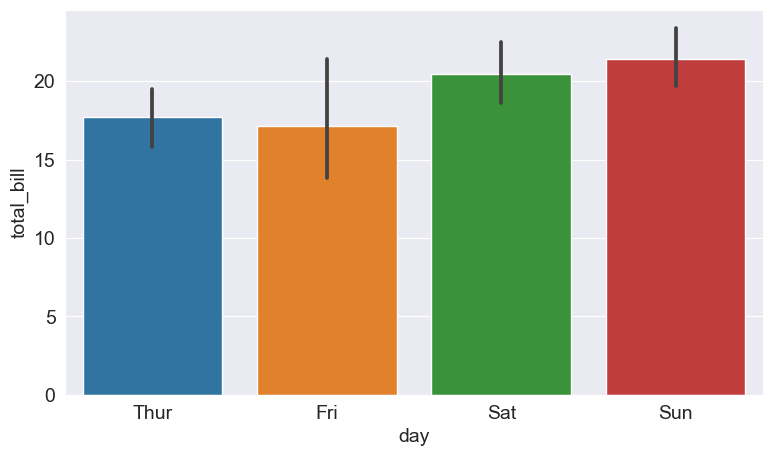

Da dies jedoch ein sehr häufiger Anwendungsfall ist, bietet die Seaborn-Bibliothek eine Barplot-Funktion, mit der Durchschnittswerte automatisch berechnet werden können.

sns.barplot(x='day', y='total_bill', data=tips_df);

Die Linien, die jeden Balken schneiden, stellen das Ausmaß der Variation in den Werten dar. So scheint es zum Beispiel so zu sein, dass die Schwankung der Gesamtrechnung freitags recht hoch und am Samstag geringer war.

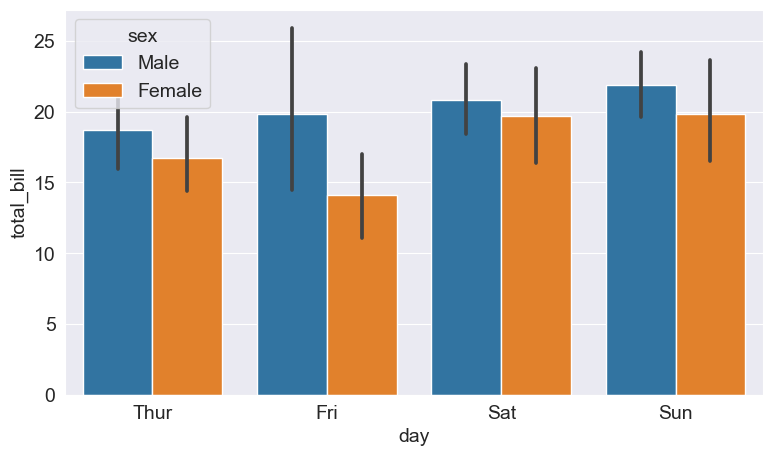

Wir können auch ein hue-Argument angeben, um Balkendiagramme nebeneinander zu vergleichen, basierend auf einem dritten Merkmal, z. B. Sex.

sns.barplot(x='day', y='total_bill', hue='sex', data=tips_df);

Sie können die Balken einfach durch Vertauschen der Achsen horizontal machen.

sns.barplot(x='total_bill', y='day', hue='sex', data=tips_df);

8.6 Heatmap

Eine Heatmap wird verwendet, um zweidimensionale Daten wie eine Matrix oder eine Tabelle mithilfe von Farben zu visualisieren. Der beste Weg, es zu verstehen, ist, sich ein Beispiel anzusehen. Wir verwenden einen weiteren Beispieldatensatz von Seaborn mit der Bezeichnung „flights“, um die monatliche Passagierfrequenz an einem Flughafen über einen Zeitraum von 12 Jahren zu visualisieren.

flights_df = sns.load_dataset("flights").pivot(index="month", columns="year", values="passengers")

flights_df

year	1949	1950	1951	1952	1953	1954	1955	1956	1957	1958	1959	1960
month
Jan	112	115	145	171	196	204	242	284	315	340	360	417
Feb	118	126	150	180	196	188	233	277	301	318	342	391
Mar	132	141	178	193	236	235	267	317	356	362	406	419
Apr	129	135	163	181	235	227	269	313	348	348	396	461
May	121	125	172	183	229	234	270	318	355	363	420	472
Jun	135	149	178	218	243	264	315	374	422	435	472	535
Jul	148	170	199	230	264	302	364	413	465	491	548	622
Aug	148	170	199	242	272	293	347	405	467	505	559	606
Sep	136	158	184	209	237	259	312	355	404	404	463	508
Oct	119	133	162	191	211	229	274	306	347	359	407	461
Nov	104	114	146	172	180	203	237	271	305	310	362	390
Dec	118	140	166	194	201	229	278	306	336	337	405	432

flights_df ist eine Matrix mit einer Zeile für jeden Monat und einer Spalte für jedes Jahr. Die Werte in der Matrix zeigen die Anzahl der Passagiere (in Tausend), die den Flughafen in einem bestimmten Monat eines bestimmten Jahres besuchten. Mit der Funktion sns.heatmap können wir die Passantenfrequenz am Flughafen visualisieren.

plt.title("No. of Passengers (1000s)")
sns.heatmap(flights_df);

Die helleren Farben weisen auf eine höhere Passantenfrequenz am Flughafen hin. Wenn wir uns die Grafik ansehen, können wir zwei Dinge ableiten:

• Die Besucherfrequenz am Flughafen ist in jedem Jahr im Juli und August am höchsten.
• Die Besucherfrequenz am Flughafen nimmt in jedem Monat von Jahr zu Jahr zu.

Wir können auch die tatsächlichen Werte in jedem Block anzeigen, indem wir annot=True angeben und das Argument cmap verwenden, um die Farbpalette zu ändern.

plt.title("No. of Passengers (1000s)")
sns.heatmap(flights_df, fmt="d", annot=True, cmap='Blues');

8.7 Bilder

Matplotlib kann auch zum Anzeigen von Bildern verwendet werden.

Bevor ein Bild angezeigt werden kann, muss es mit dem Modul PIL in den Speicher eingelesen werden. Nutzen wir hierfür das Bild aus dem Data Ordner chart.jpg.

from PIL import Image

img = Image.open('data/chart.jpg')

Ein mit PIL geladenes Bild ist einfach ein dreidimensionales Numpy-Array, das Pixelintensitäten für die roten, grünen und blauen (RGB) Kanäle des Bildes enthält. Wir können das Bild mit np.array in ein Array konvertieren.

img_array = np.array(img)

img_array.shape

(481, 640, 3)

Wir können das PIL-Bild mit plt.imshow anzeigen.

plt.imshow(img);

Mit den entsprechenden Funktionen können wir die Achsen und Gitterlinien ausschalten und einen Titel anzeigen.

plt.grid(False)
plt.title('A data science meme')
plt.axis('off')
plt.imshow(img);

Um einen Teil des Bildes anzuzeigen, können wir einfach ein Segment aus dem Numpy-Array auswählen.

plt.grid(False)
plt.axis('off')
plt.imshow(img_array[125:325,105:305]);

8.8 Mehrere Diagramme in einem Raster darstellen

8.8.1 Grundlagen

Matplotlib und Seaborn unterstützen auch das Plotten mehrerer Diagramme in einem Raster mithilfe von plt.subplots, das einen Satz von Achsen zurückgibt, die zum Plotten verwendet werden können.

Hier ist ein einzelnes Raster, das die verschiedenen Arten von Diagrammen zeigt, die wir in diesem Tutorial behandelt haben.

fig, axes = plt.subplots(2, 3, figsize=(16, 8))

axes[0, 0].plot(years, apples, 's--b')
axes[0, 0].plot(years, oranges, 'o--r')
axes[0, 0].set_xlabel('Year')
axes[0, 0].set_ylabel('Yield (tons per hectar)')
axes[0, 0].set_title('Yield or Oranges')
axes[0, 0].legend(['Apples', 'Oranges'])

axes[0, 1].set_title('Sepal lenght vs Yield')
sns.scatterplot(x=flowers_df.sepal_length,
                y=flowers_df.sepal_width,
                hue=flowers_df.species,
                s=100,
                ax=axes[0, 1])

plt.tight_layout(pad=2);

axes

array([[<Axes: title={'center': 'Yield or Oranges'}, xlabel='Year', ylabel='Yield (tons per hectar)'>,
        <Axes: title={'center': 'Sepal lenght vs Yield'}, xlabel='sepal_length', ylabel='sepal_width'>,
        <Axes: >],
       [<Axes: >, <Axes: >, <Axes: >]], dtype=object)

axes.shape

(2, 3)

fig, axes = plt.subplots(2, 3, figsize=(16, 8))

# Use the axes for plotting
axes[0,0].plot(years, apples, 's-b')
axes[0,0].plot(years, oranges, 'o--r')
axes[0,0].set_xlabel('Year')
axes[0,0].set_ylabel('Yield (tons per hectare)')
axes[0,0].legend(['Apples', 'Oranges']);
axes[0,0].set_title('Crop Yields in Kanto')


# Pass the axes into seaborn
axes[0,1].set_title('Sepal Length vs. Sepal Width')
sns.scatterplot(x=flowers_df.sepal_length,
                y=flowers_df.sepal_width,
                hue=flowers_df.species,
                s=100,
                ax=axes[0,1]);

# Use the axes for plotting
axes[0,2].set_title('Distribution of Sepal Width')
axes[0,2].hist([setosa_df.sepal_width, versicolor_df.sepal_width, virginica_df.sepal_width],
         bins=np.arange(2, 5, 0.25),
         stacked=True);

axes[0,2].legend(['Setosa', 'Versicolor', 'Virginica']);

# Pass the axes into seaborn
axes[1,0].set_title('Restaurant bills')
sns.barplot(x='day', y='total_bill', hue='sex', data=tips_df, ax=axes[1,0]);

# Pass the axes into seaborn
axes[1,1].set_title('Flight traffic')
sns.heatmap(flights_df, cmap='Blues', ax=axes[1,1]);

# Plot an image using the axes
axes[1,2].set_title('Data Science Meme')
axes[1,2].imshow(img)
axes[1,2].grid(False)
axes[1,2].set_xticks([])
axes[1,2].set_yticks([])

plt.tight_layout(pad=2);

Eine vollständige Liste der unterstützten Funktionen finden Sie auf dieser Seite.

8.8.2 Parzellen mit Seaborn koppeln

Seaborn bietet außerdem eine Hilfsfunktion sns.pairplot, um automatisch verschiedene Arten von Diagrammen für Merkmalspaare innerhalb eines Data Frames zu zeichnen.

sns.pairplot(flowers_df, hue='species');

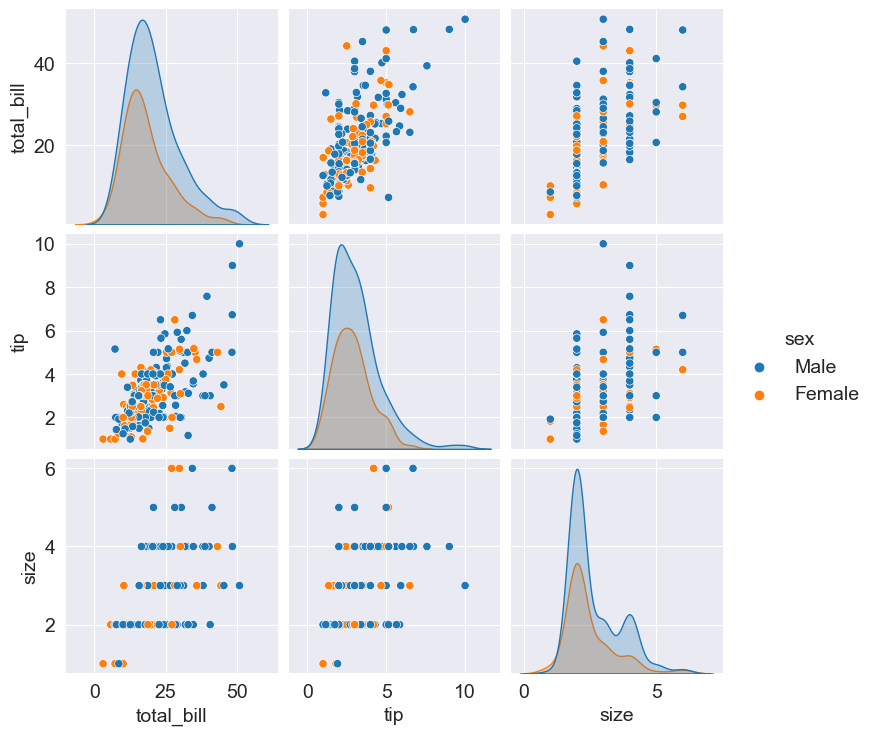

sns.pairplot(tips_df, hue='sex');

8.9 Weiterführende Literatur

In diesem Tutorial haben wir einige der grundlegenden Konzepte und beliebten Techniken zur Datenvisualisierung mit Matplotlib und Seaborn behandelt. Datenvisualisierung ist ein weites Feld und wir haben hier kaum an der Oberfläche gekratzt. Schauen Sie sich diese Referenzen an, um mehr zu erfahren und zu entdecken:

• Seaborn-Galerie
• Matplotlib-Galerie
• Matplotlib-Tutorial
